丰泰台车式退火炉专题知识介绍
摘要：介绍丰泰台车式退火炉主要技术参数，组成结构，作用用途，台车式退火炉的配置清单以及台车式退火炉的厂家介绍。

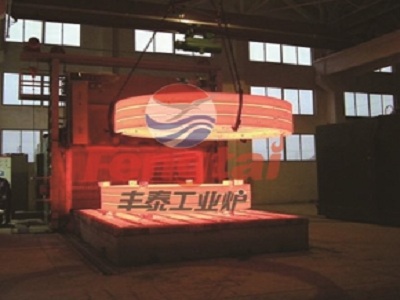

丰泰工业炉的台车式退火炉是国家标准节能型周期式作业电阻炉，结构方面采用全纤维炉衬，做到了节能节电，蓄热少，升温速度快，热损失相应也少。
一、主要技术参数
1．额定功率：45KW
2．额定电压：380V 3相 50Hz
3．额定温度：750℃
4．控温区数：1区
5．加热元件接法: Y
6．控温方式：PID过零触发可控硅，日本岛电FP93智能仪表控温，另采用上海驿捷无纸记录仪R5000记录炉温，采用双芯热电偶，一支控温，一支记录。
7.有效温度场均匀性：±8℃
8.仪表控温精度：±1℃
9．工作尺寸：1000×700×550mm（长×宽×高）
10．空炉升温时间：≤2.5h
11．炉门升降电机功率：1.1KW
12．炉门升降速度：～7m/min
13．台车驱动电机功率：1.5KW
14．台车移动速度：～6m/min
15．炉体外壁温升：≤45℃
16. 装载量：～1T
二、组成结构
台车式退火炉主要由炉体及密封装置、台车及台车牵引机构、炉门升降及压紧装置、加热元件、电（温）控制系统等组成。
1．炉体及密封装置
炉体框架采用6#角钢焊接制作，外壳侧板采用3mm钢板焊接，结构牢固可靠，整体强度好，不易变形，外表平整光洁。
炉衬为全纤维结构，炉衬纤维总厚度为240mm，大大降低了炉外壁的温升；炉衬的纤维是采用山东鲁阳股份有限公司运用真空甩丝法生产的标准型，压缩后模块容重≥230Kg/m3；采用科学合理的镶装方法，此结构少有热桥短路现象出现，又是平叠两种方式结合制作，气密性较好，具有牢固可靠、维修方便、使用寿命长、节能效果好、炉体重量轻、炉体外壳温升小等优点。
2.台车及台车牵引机构
台车由车架、台车炉衬、台车牵引机构等组成。
台车车架采用12#槽钢制作成框架，侧板采用8mm Q235厚钢板焊接，底板采用6mmQ235厚钢板焊接，此结构台车坚固不易变形和翘曲，强度上能满足规定的装载量。
台车炉衬的砌筑：车体底部平铺一层厚5mm石棉板，再用硅藻土砖和重质砖混合平铺，中层采用（NG—1.3）直砖平铺一层，耐火层采用重质承重砖砌筑，耐火层砖在砌筑时，泥浆中加入高温粘结剂调和，提高结构强度，且耐火层承重平面保持平整。台车四周采用异型砖砌筑，不使炉气与台车侧板直接接触。台车耐火层放置加热元件处砌筑成条槽形，同时供搁置炉底板用。
台车炉衬上方铺有材质为ZG3Cr18Mn12Si2N耐高温热钢炉底板，总厚度为30㎜，采用新型的搭扣形式，防止工件氧化皮落入加热元件。耐热钢炉底板制作成条槽形，并且分块制作，减少高温下变形和开裂。
台车行走机构采用车轮式自行走方式，台车车体下方安装2对走轮，台车的 电子散热器车头箱内安装有蜗轮蜗杆减速器，通过链轮、链条将行走动力传递给台车主动走轮，驱动台车移动，并配有制动装置，保证台车停位准确及时，防止台车因惯性撞击两端炉门。传动走轮的组成为：主动轮为1排、从动轮为1排。 台车行程的极限处设有保险限位开关，在台车进入炉膛终端位置设有挡块限位，避免台车超行程行走而损害台车及炉体，避免发生意外事故。
台车尾部装有接电用的插刀触头，完成台车上加热元件的电源通断；此接触方式的接触面大而充分，接触良好，长久使用无电火花及过热现象。
3.炉门升降及压紧装置
炉门外框架采用6#槽钢制作，侧板采用10mm钢板焊接成型，增强了机构强度，不易变形翘曲。
炉门的升降采用0.5T电动葫芦驱动，自配有制动器，使炉门平稳升降。
炉门的密封采用新型机械式滑轮自压紧装置。
4.加热元件
加热元件分1区布置，根据炉温的均匀性合理分布各区功率，加热元件分别布置在左右侧墙、炉门、后墙及台车等五个面上；加热元件采用0Cr21Al6Nb高温合金带绕制成波纹型。
采用新型的瓷螺钉（高铝质）悬挂方式把电阻带固定在炉衬纤维上，不会产生热短路现象；台车上的加热元件平铺在耐火砖砌筑的条槽中，其表面负荷比其他部位的加热元件要小，更换和维修都比较方便，保证了其使用寿命。
5.电（温）控制系统
电（温）控系统由1套独立的温控装置控制，分别用采PID过零触发可控硅、日本岛电FP93智能程序仪表控温，采用上海驿捷无纸记录仪R5000记录炉温，采用双芯热电偶，一支控温，一支记录,且控温精度高，炉温平稳，温度波动小，并有超温声光报警功能。各通道可单独设定输入不同的热电偶分度形式；具有曲线、棒图、瞬时值、累计值追忆等多重显示；记录时间间隔1s～3H;有上、下限，上上限，下下限报警及节点输出报警记录追忆功能；对话时中文菜单操作；支持windows98、2000的数据分析曲线打印功能；内嵌8Mbyte内存，外部16MbytesUSB盘；屏显160×2200mm;提供专用软件。
面板的设置由电流表、电压表、智能温控仪表、记录仪及按钮、开关等组成，柜内由空气开关、交流接触器、固态继电器、快速熔断器，中间继电器、断路器及其他一些电气辅件组成。
控制系统的关键元气件均采用较先进的国内产品（参见《主要材料及元器件采购明细表》）。
本温控系统的操作对炉门的升降、台车的进出、加热元件的通断均采用连锁（保护）控制，保证了电炉的安全使用。装料过程有以下连锁保护：台车未全部进入炉膛内，炉门不能下降；炉门关闭后才能接通加热元件电源。出料过程有以下连锁保护：炉门打开，同时切断加热元件电源，只有炉门开到最高位后才能使台车开出。
三、作用用途：
台车式退火炉主要用于高铬、高锰钢铸件、灰口铸铁件、球墨铸铁件、轧辊、钢球、破碎机锤头、耐磨衬板淬火、退火、时效以及各种机械零件热处理；主要供大型机件（轧辊、铸件、合金机件、结构件）热处理之用。
四、配置清单：
1 加热炉体 1台
2 装料台车 1台
3 炉门及升降机构 1套
4 电（温）控系统 1套
5 随炉资料：
5.1 设备总图 1份
5.2 设备基础图 1份
5.3 设备外部接线图 1份
5.4 设备电气控制原理图 1份
5.5 设备使用说明书 1份
5.6 电炉合格证 1份
五、厂家介绍
丹阳市丰泰工业炉有限公司除生产各类国家标准的电阻炉外，还专业设计制造大中型全纤维台车式电阻炉、燃气式台车炉、井式渗碳炉、井式回火炉、燃气炉、退火炉、燃气退火炉、台车式退火炉、井式退火炉、回火炉、 淬火炉、时效炉、铝锭（棒）均热炉、滚筒炉、网带炉、合金固溶处理炉、铝板带箔退火炉等各种类型热处理产品，并可根据用户需求设计制作各类非标准热处理设备及自动化热处理生产线。
